MyWell2GOCAD

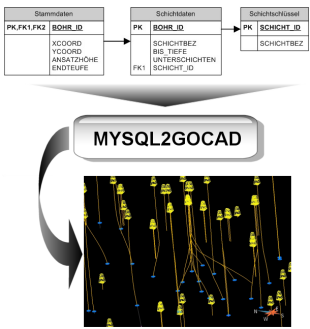

Das Programm bietet die Möglichkeit Bohrdaten aus einer MySQL Datenbank abzufragen und in GOCAD Wells zu exportieren.
GeODIN Datenbanken lassen sich mit dem MySQL Migration Toolkit recht einfach in eine MySQL Datenbank überführen.
Kurzbeschreibung
Im ersten Schritt müssen zunächst die Einstellungen ausgefüllt werden. Dort werden die Datenbankverbindungsdetails etc. gespeichert. Außerdem werden die Tabellennamen und Spaltenbezeichnungen für Stamm- und Schichtdaten der Bohrungen benötigt.
Das Programm bietet die Möglichkeit die Schichtbezeichnung anhand eines Fremdschlüssels aus einer zusätzlichen Tabelle zu beziehen.
Im Hauptfenster kann die Art der Abfrage ausgewählt werden. Vordefiniert sind die Abfragetypen:
- Alle Bohrungen
- nach Bezeichnung
- innerhalb bestimmter Koordinaten (Viereck zwischen nordwestlichem und südöstlichem Punkt)
- über die Bohrtiefen
Zusätzlich kann eine eigene MySQL Abfrage ausgeführt werden. Hierbei ist ausschließlich eine Abfrage der Stammdatentabelle notwendig. Die Schichtdaten werden automatisch zugeordnet.
Aus den Schichtdaten können Zonen und Marker erstellt werden. Zusätzlich ist das Erstellen von Markern aus einer weiteren Tabelle möglich.
Anforderungen an die Datenbank
MySQL Datenbank mit einem Benutzer mit Nutzerrecht SELECT. (Empfehle dafür das XAMPP Paket. Download XAMPP)
Die Spaltenbezeichnung für die BohrID muss in Schicht und Stammdtatentabelle identisch sein!
Minimale Stammdatentabelle enthält Spalten für:
- BohrID zusammensetzbar aus 2 Spalten
- X Koordinate
- Y Koordinate
- Höhe des Bohransatzpunkts
- Endteufe bezogen auf den Bohransatzpunkt
- Bezeichnung der Bohrung
Schichtdatentabelle enthält min. Spalten für:
- Unterkante der Schicht bezogen auf den Bohransatzpunkt
- Schichtbezeichnung
Screenshots:

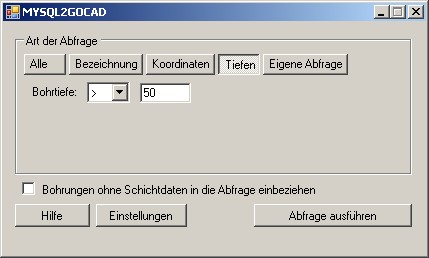

Hauptfenster in der Abfragevariante nach Tiefe

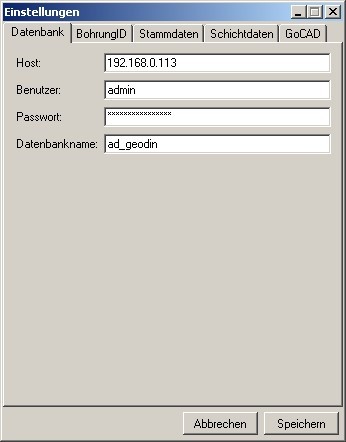

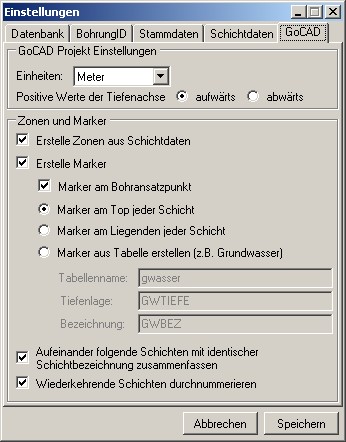

Einstellungsmöglichkeiten von MySQL2GOCAD
Systemvoraussetzungen
Windowsbetriebssystem mit installiertem .NET Framework 3.5 (ist kostenlos bei Microsoft herunterzuladen).
Download
Wenn Sie Interesse an MySQL2GOCAD haben, kontaktieren Sie mich bitte per Mail.
Das Programm wird so wie es ist zur Verfügung gestellt. Es besteht keinerlei Anspruch auf Support, Gewährleistung, Garantie ö.ä.
Detailbeschreibung
- Der Bohrungsname der Bohrungen in GOCAD entspricht der BohrID (welche eventl. aus zwei Spalten zusammengesetzt wird)
- Enthält die Datenbank für eine Schicht keine Bezeichnung, wird diese mit "NO_DATA" bezeichnet.
Die Zeichen "." und " " werden durch "_" ersetzt. - Aufeinander folgende Schichten mit identischer Schichtbezeichnung können zusammengefasst werden.
- Tritt eine Schichtbeschreibung innerhalb einer Bohrung mehrmals auf können die Schichten durch Nummerierung eindeutig gekennzeichnet werden. Die der Geländeoberkante am nächsten gelegene Schicht erhält die Nummer "1". Folgende Schichten gleicher Schichtbezeichnung werden aufsteigend durchnummeriert.
